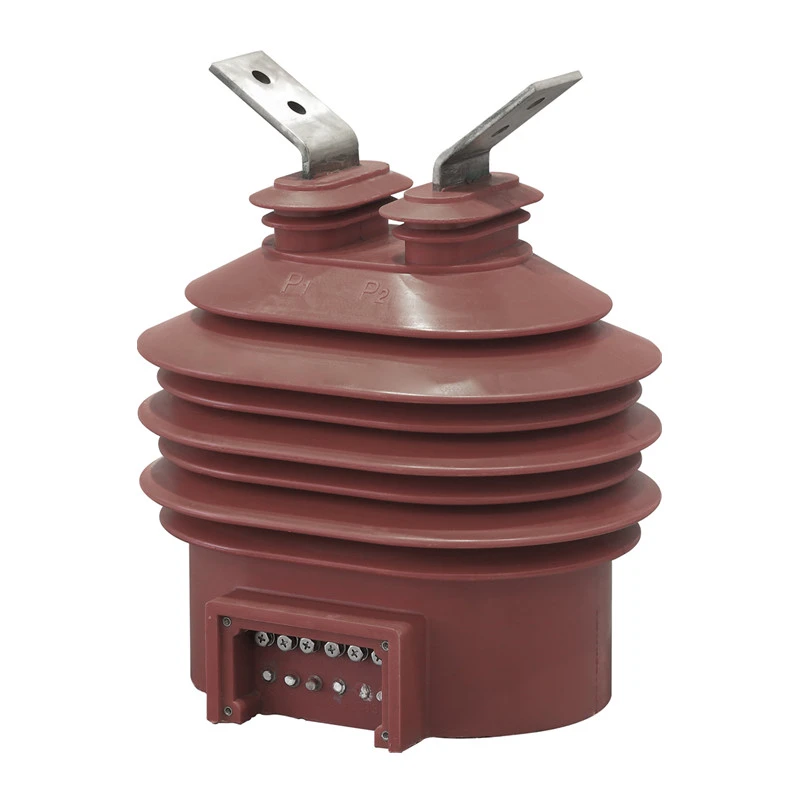

Μετασχηματιστής ρεύματος εξωτερικού χώρου LZZBW-10
Τεχνικά Στοιχεία
- Οι μετασχηματιστές ρεύματος είναι σύμφωνα με τα πρότυπα GB20840.2-2014 και IEC60044-1
- Ονομαστικό επίπεδο μόνωσης: 12/42/75 kV
- Ονομαστικό δευτερεύον ρεύμα: 5Α ή 1Α
- Ονομαστική συχνότητα: 50Hz ή 60Hz
- Θερμοκρασία περιβάλλοντος: -5 βαθμοί ~+40 βαθμοί
- Κατηγορία ρύπανσης IV
Βασικές Τεχνικές Παράμετροι
|
Ονομαστικό πρωτεύον ρεύμα (Α) |
Συνδυασμός τάξεων ακρίβειας |
Ονομαστική έξοδος (VA) |
Θερμικό ρεύμα 1 s (kA) |
Ονομαστικό δυναμικό ρεύμα (kA) |
|
20-40; 40 |
0.2/0.5 0.5S/0.5 0.5/0.5 0.2/0.5 0.2/10P10 0.5/10P10 10P10/10P10 10P15/10P15 10P20/10P20 0.2S/0.5/10P10 0.2S/0.5/10P20 |
10/10 10/10 10/10 10/10 10/15 10/15 10/15 10/10 10/10 10/15/15 15/15/20 |
6.3 |
15 |
|
30-50; 50 |
7.5 |
18.75 |
||
|
40-75; 75 |
15 |
37.5 |
||
|
50-100; 100 |
18 |
45 |
||
|
75-150; 150 |
25 |
55 |
||
|
100-200; 200 |
50 |
110 |
||
|
150-300; 300 |
60 |
130 |
||
|
200-400; 400 |
||||
|
300-600; 600 |
||||
|
400-800; 800 |
||||
|
500-1000; 1000 |
80 |
160 |
||
|
1200-1500; 1500 |
Οι παράμετροι της σύνθετης μεταβλητής τεχνικής
|
Ονομαστικό πρωτεύον ρεύμα (Α) |
Συνδυασμός τάξεων ακρίβειας |
Ονομαστική δευτερεύουσα έξοδος (VA) |
Θερμικό ρεύμα 1 s (kA) |
Ονομαστικό δυναμικό ρεύμα (kA) |
|
10-15-20 |
0.2/0.2 0.2/0.5 0.5/0.5 0.2/10P10 0.5/10P10 0.2S/0.5/10P10 0.2S/0.5/10P20/10P20 |
10/10 10/10 10/10 10/15 10/15 10/10/15 15/15/20/20 |
2.7 |
4.5 |
|
15-20-30 |
4.2 |
6.6 |
||
|
20-30-40 |
6 |
9 |
||
|
30-40-50 |
9 |
11.5 |
||
|
40-50-75 |
11.3 |
16.5 |
||
|
50-75-100 |
16.8 |
22 |
||
|
75-100-150 |
24 |
33 |
||
|
100-150-200 |
33.6 |
45 |
||
|
150-200-300 |
45 |
63 |
||
|
200-300-400 |
45 |
80 |
||
|
300-400-500 |
45 |
100 |
||
|
500-600-800 |
80 |
130 |
||
|
600-800-1000 |
80 |
130 |
Σημείωση: Οι παράμετροι που ζητούνται από τον χρήστη υπερβαίνουν το εύρος στον παραπάνω πίνακα. Μπορεί να προσδιοριστεί κατόπιν συνεννόησης με την εταιρεία μας. Η ονομαστική έξοδος και το αντίστοιχο επίπεδο ακρίβειας πληρούν μόνο ένα από αυτά τα κριτήρια.
Σχέδιο συνολικής διάστασης
