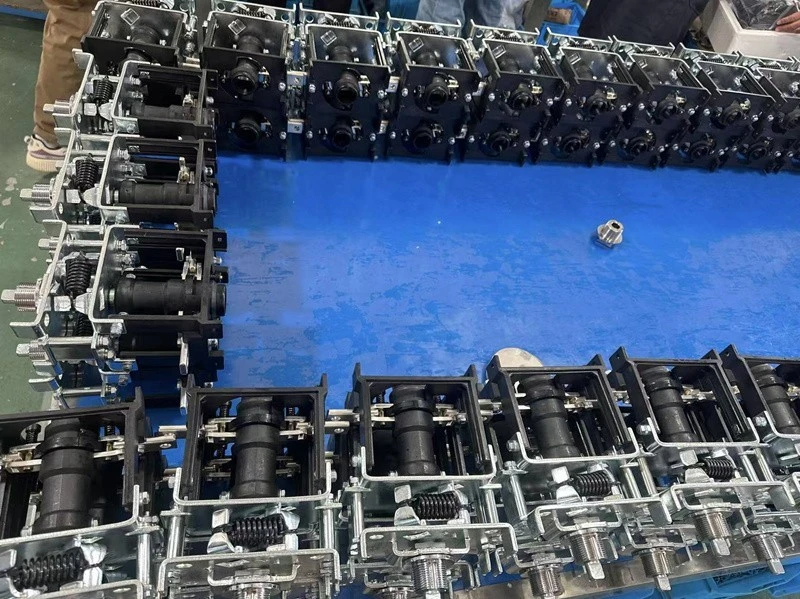

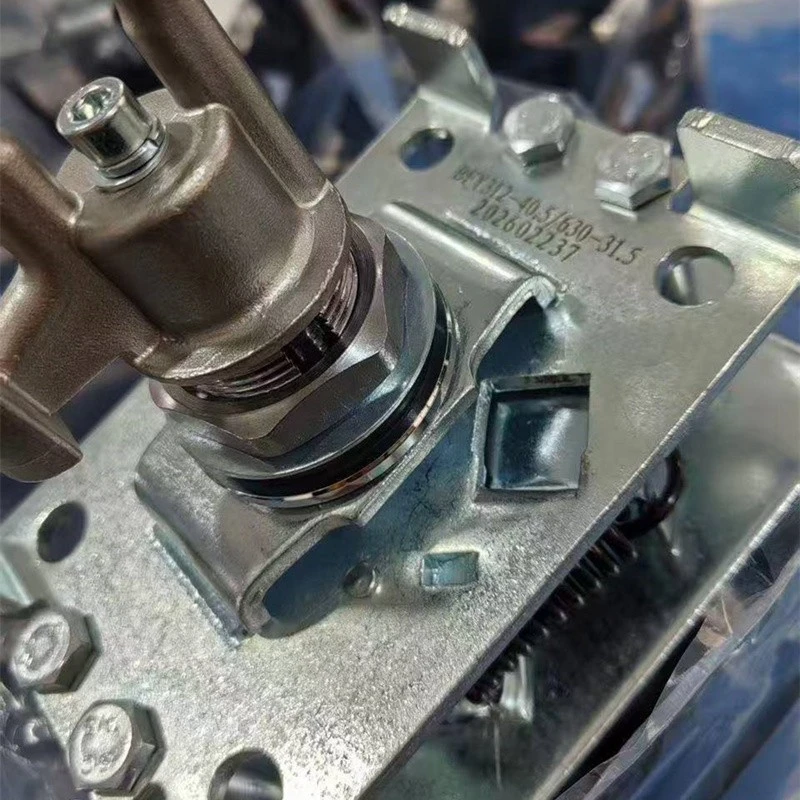

Διακοπή φόρτισης μετασχηματιστή 25kV 630A Μονοφασικού τύπου Flip Τύπου
ΟΔιακόπτης διακοπής φορτίου 24kV 630A βυθισμένος σε λάδιείναι μια κρίσιμη συσκευή μεταγωγής που χρησιμοποιείται σε συστήματα μετασχηματιστών διανομής μέσης-τάσης. Έχει σχεδιαστεί για να δημιουργεί και να διακόπτει με ασφάλεια το ρεύμα φορτίου υπό συνθήκες βύθισης-ελαίου, διασφαλίζοντας υψηλή λειτουργική αξιοπιστία, απόδοση κατάσβεσης τόξου και προστασία του συστήματος.
Βασικά Χαρακτηριστικά
Το σύστημα επαφών του διακόπτη Wenzhou Best υιοθετεί έναν τύπο επαφών διπλής-γέφυρας. Οι κινούμενες και στατικές επαφές έχουν εξαιρετική απόδοση επαφής, με χαμηλή αντίσταση και ισχυρή ικανότητα μεταφοράς ρεύματος-. Όλες αυτές οι επαφές είναι κατασκευασμένες από χαλκό T2 ισοδύναμο με χαλκό C1100.
Τα περιβλήματα είναι κατασκευασμένα από γερμανική BASF PBT.
Τεχνικές Παράμετροι
|
Είδος |
Αξία |
|
Ονομαστική τάση |
25 kV |
|
Ονομαστικό ρεύμα |
630A |
|
Συχνότητα ισχύος |
60Hz |
|
Ονομαστικό θερμοσταθερό ρεύμα |
25 kA / 4 δευτερόλεπτα |
|
Ονομαστικό δυναμικό ρεύμα |
63 kA |
|
Τάση αντοχής σε παλμούς |
|
|
Γείωση μεταξύ φάσης σε ανοιχτές επαφές |
125 kV 145 kV |
|
Αντοχή συχνότητας ισχύος (1 λεπτό) |
|
|
Γείωση μεταξύ φάσης σε ανοιχτές επαφές |
55 kV 60 kV |
|
Επαφή με μηχανική ζωή |
Μεγαλύτερο ή ίσο με 2000 φορές |
Εφαρμογή
- Μετασχηματιστές διανομής-με τακάκια
- Υπόγεια δίκτυα διανομής
- Βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας
Μηχανικά Πλεονεκτήματα
Ο κεντρικός άξονας και το περίβλημα χυτεύονται με συμπίεση-με χρήση πρώτων υλών από την BASF Γερμανίας. Αυτό το συγκρότημα κεντρικού άξονα και περιβλήματος υψηλής απόδοσης- εμποδίζει αποτελεσματικά τα ηλεκτρικά τόξα που δημιουργούνται κατά την επαφή να σπάσουν το περίβλημα. Βελτιωμένη σταθερότητα διακοπής τόξου.

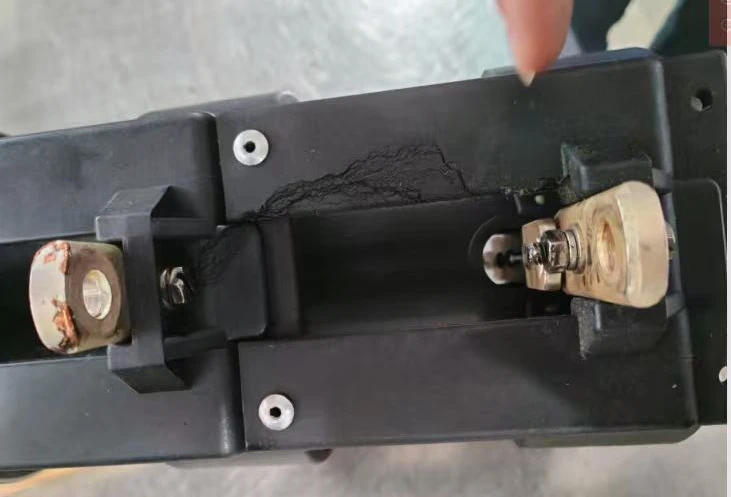

Άλλο προϊόν μάρκας, πλάνα από τον εύκαμπτο σωλήνα τρυπημένο από ηλεκτρικό τόξο.
Γιατί να επιλέξετε τον διακόπτη διακοπής φορτίου βυθισμένου σε λάδι;
Αναφορά δοκιμής τύπου τρίτου μέρους σύμφωνα με την IEEE std. 18 χρόνια εμπειρίας στην παραγωγή διακόπτη loadbreak.
Εγκατάσταση & Συντήρηση
- Εύκολη εγκατάσταση στο εσωτερικό της δεξαμενής μετασχηματιστή
- Συμβατό με τυπικά εξαρτήματα μετασχηματιστή
- Ελάχιστη συντήρηση λόγω σχεδίασης σφραγισμένου λαδιού
- Συνιστάται περιοδικός έλεγχος για μηχανική σύνδεση
- Τύπος Λειτουργίας: Μοχλός γάντζου / Περιστροφικός μηχανισμός (προαιρετικά εξαρτάται από το σχέδιο)
